Tout savoir sur les groupes et modules hydrauliques

Les groupes hydrauliques MODULFIT sont des solutions techniques performantes destinées aux systèmes de chauffage et de rafraîchissement. Ils permettent d’optimiser le transfert de chaleur entre le générateur (chaudière, pompe à chaleur, etc.) et les circuits secondaires, assurant ainsi un fonctionnement efficace et une meilleure régulation thermique. Grâce à leur conception modulaire, ils répondent aux exigences des installations modernes en garantissant une intégration rapide et une maintenance simplifiée.

Le choix d’un groupe hydraulique dépend de plusieurs critères techniques, notamment le type d’émetteur, la puissance du générateur, le débit souhaité, et la configuration du réseau hydraulique. Cet article détaille les différentes étapes pour sélectionner le modèle MODULFIT le plus adapté à votre installation.

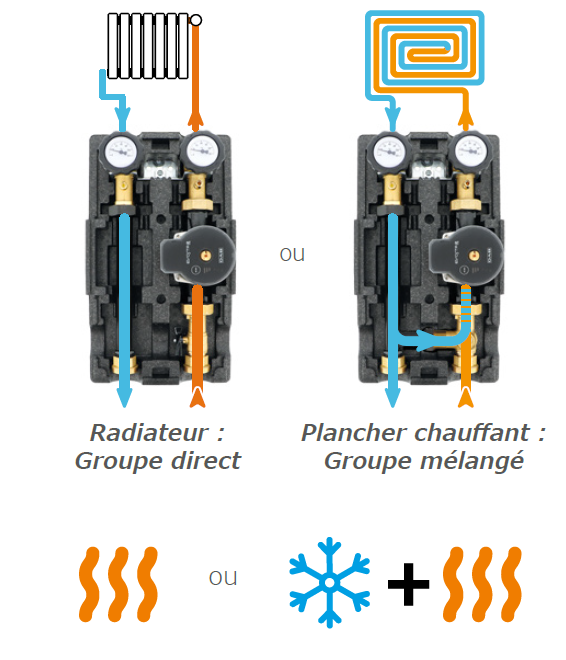

Le premier critère de sélection concerne le type de circuit de chauffage utilisé. Il est essentiel d’adapter le groupe hydraulique aux exigences thermiques spécifiques de l’installation :

• Radiateurs : Un groupe hydraulique direct est recommandé. Ce type de groupe permet d’assurer un transfert de chaleur optimal sans nécessité de modification de la température de l’eau. Il convient particulièrement aux circuits à haute température utilisés avec des chaudières classiques ou des générateurs haute performance.
• Plancher chauffant : Un groupe hydraulique mélangé est indispensable pour ce type d’installation. Les planchers chauffants fonctionnant à basse température (généralement entre 30 et 45°C), il est nécessaire de mélanger l’eau chaude du générateur avec l’eau du retour pour ajuster la température à un niveau compatible avec le réseau de diffusion. La présence d’une vanne mélangeuse et d’une régulation adaptée permet de garantir un contrôle précis de la température, optimisant ainsi le confort thermique et la consommation énergétique.

Le diamètre nominal du groupe hydraulique (DN20, DN25, DN32) est défini en fonction des paramètres suivants :

• La puissance thermique du générateur (chaudière, pompe à chaleur, etc.).
• Le débit de circulation souhaité.
• Le delta T (ΔT), qui représente l’écart de température entre le départ et le retour du circuit de chauffage.

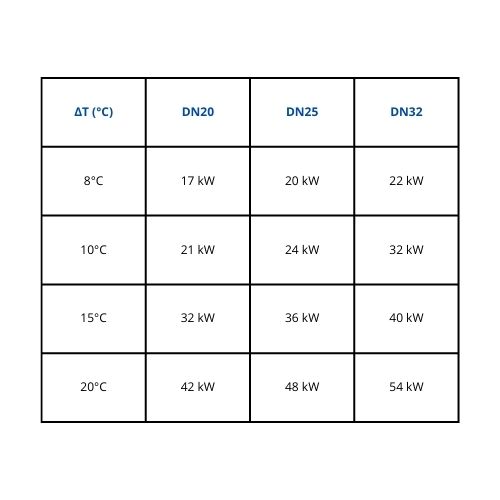

Voici les valeurs de référence :

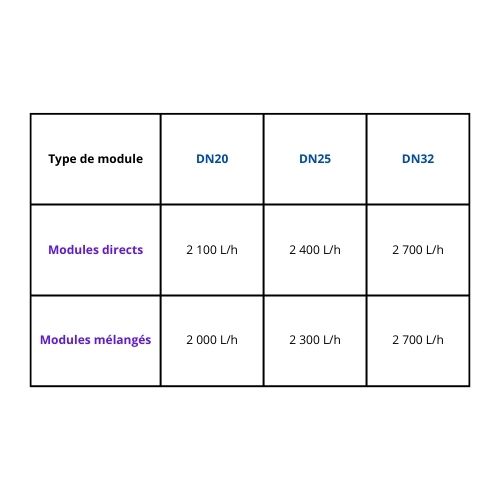

Le débit maximal dépend du type de module :

Une fois le type et le diamètre sélectionnés, il est essentiel de choisir les composants adaptés :

• Avec ou sans régulation :
  • Sans régulation : gestion simple du débit.
  • Avec régulation : gestion optimisée de la température et du débit.
• Avec séparateur hydraulique ou collecteur :
  • Le collecteur permet d’alimenter plusieurs circuits secondaires sans découplage hydraulique.

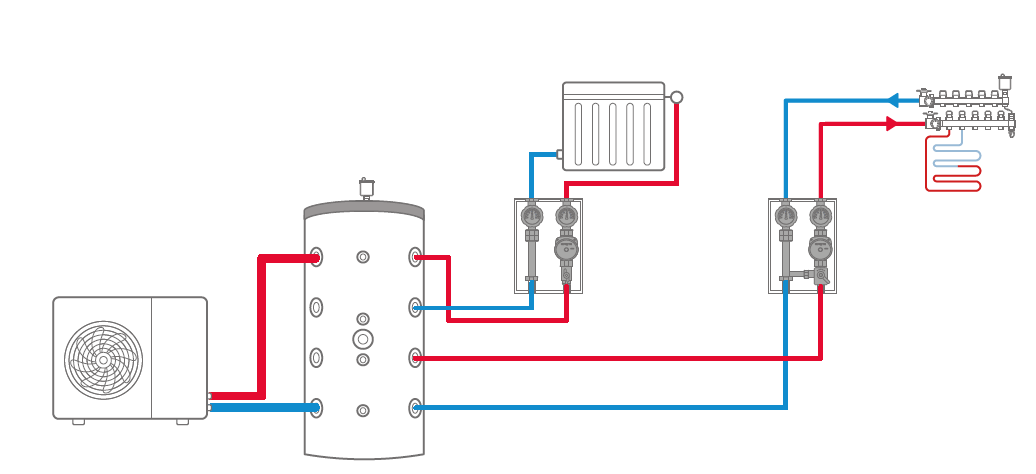

  • Le séparateur hydraulique est utilisé lorsque le générateur possède un circulateur intégré, assurant un découplage entre le circuit primaire et secondaire.
• Encombrement réduit :
  • • Si l’espace est restreint, la gamme COMPACT XS offre un entraxe réduit à 90 mm (au lieu des 125 mm standards).

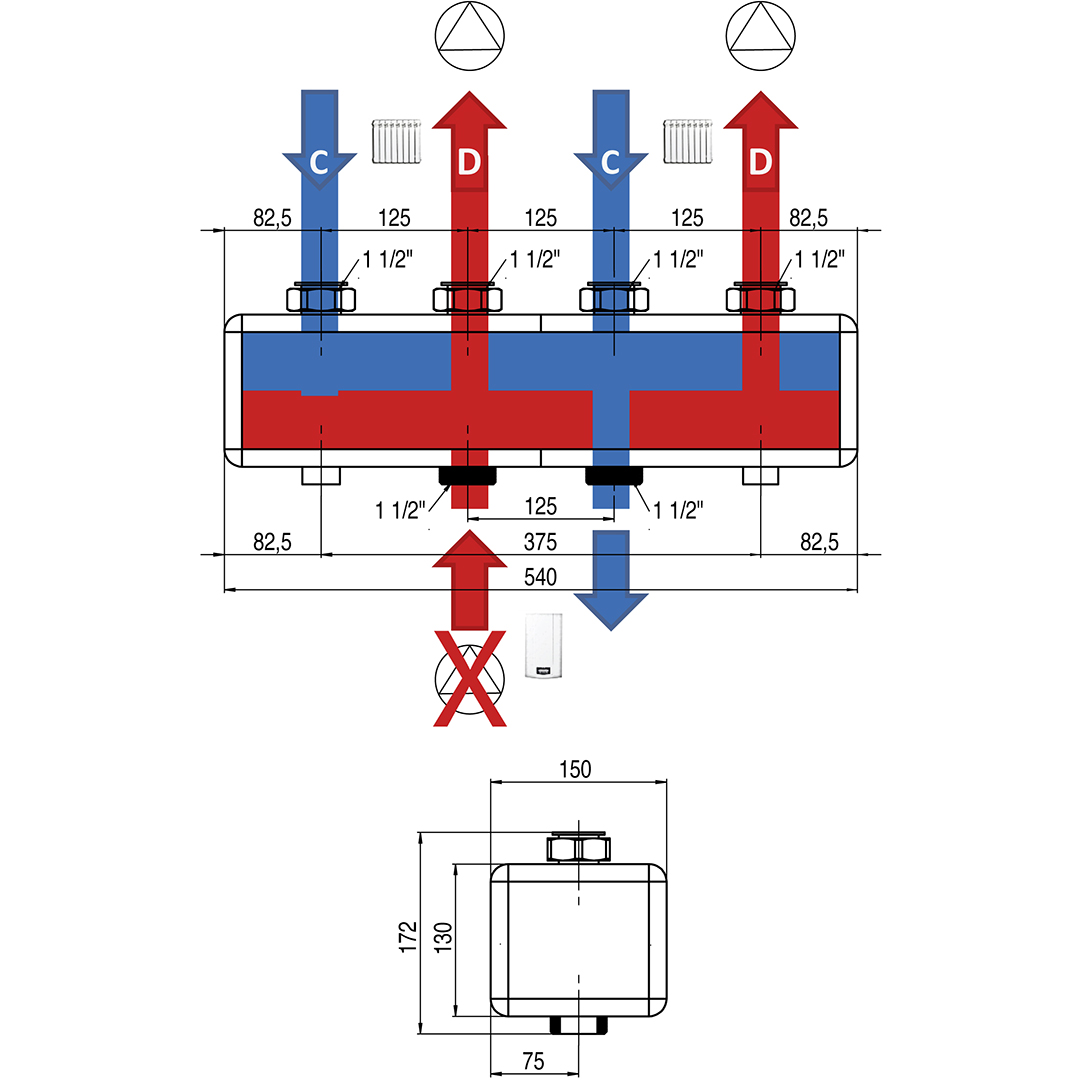

Schéma collecteur Modulfit

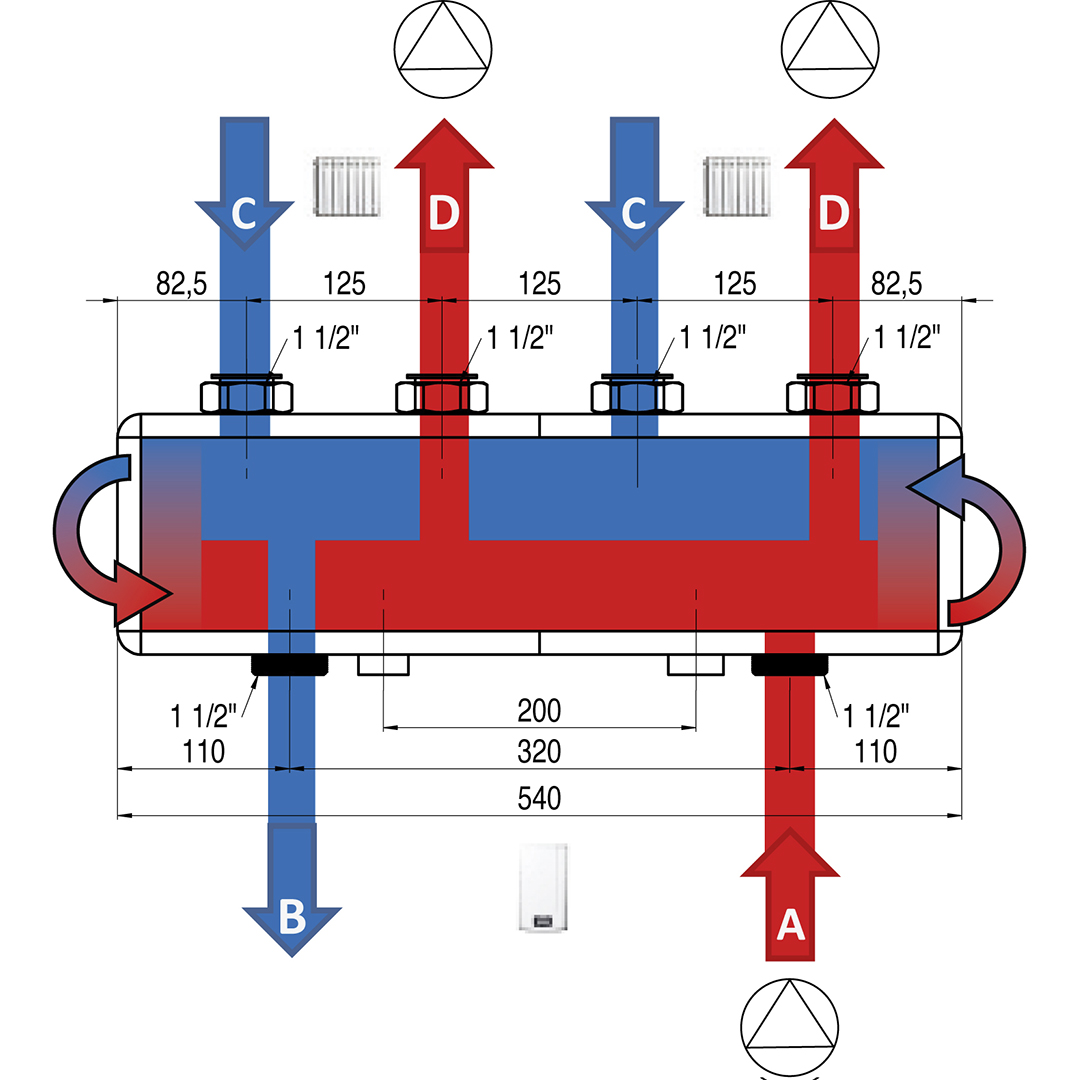

Schéma séparateur Modulfit

Si votre installation doit gérer à la fois le chauffage et le rafraîchissement, il est impératif d’opter pour un groupe hydraulique avec une isolation renforcée afin d’éviter tout phénomène de condensation pouvant altérer le fonctionnement du système. La gamme MODULFIT PREMIUM est conçue spécifiquement pour répondre à cette exigence en intégrant une coque d’isolation performante. Cette isolation permet de garantir un maintien thermique optimal et d’éviter la formation d’humidité, ce qui prolonge la durée de vie des composants internes. De plus, les modèles PREMIUM et PREMIUM XS sont dotés d’un entraxe compact pour faciliter l’intégration dans des espaces réduits tout en offrant une efficacité maximale.

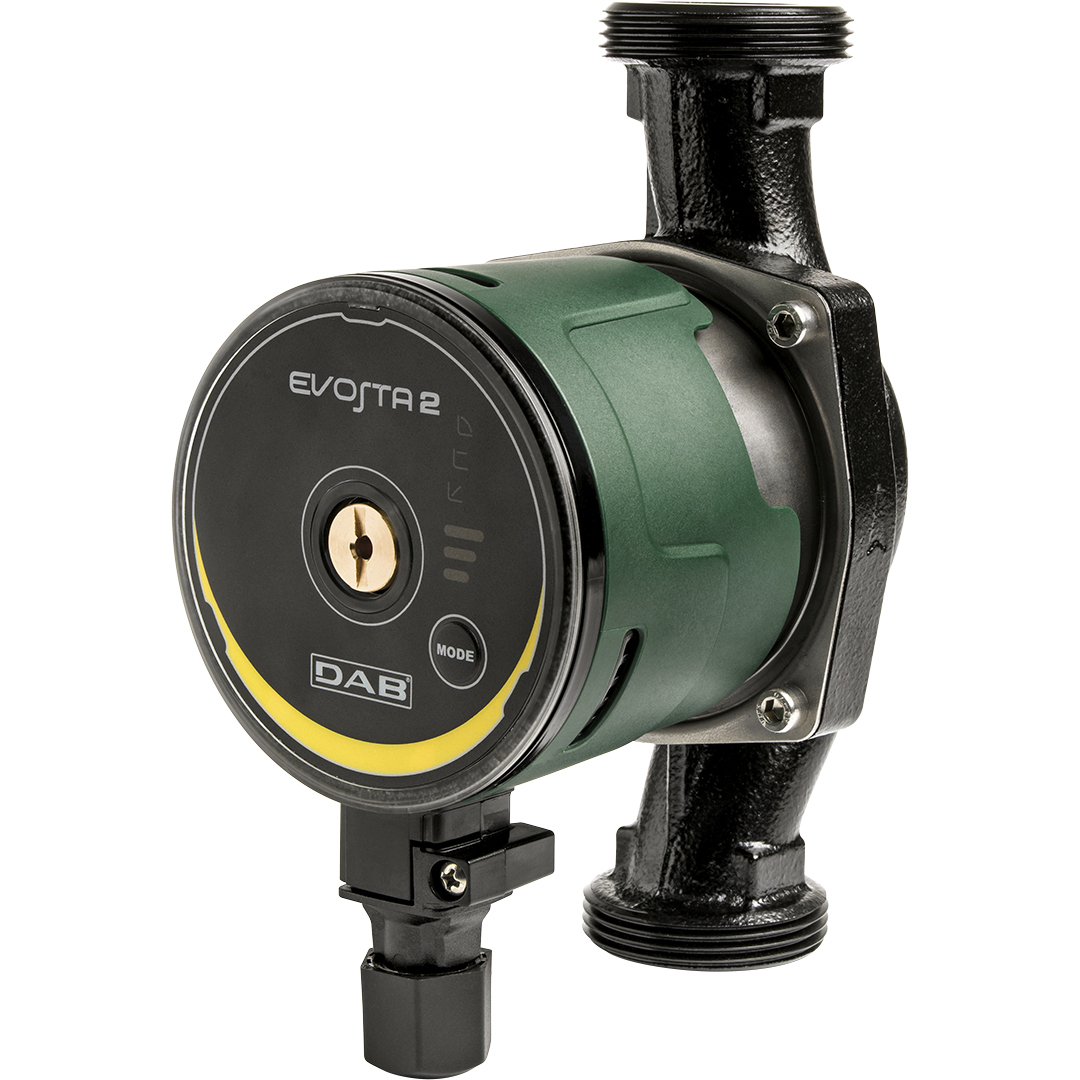

Les groupes hydrauliques MODULFIT sont équipés de circulateurs DAB Evosta 2 OEM haute efficacité énergétique. Voici leurs principales caractéristiques :

• Entraxe de 180 mm ou 130 mm selon le modèle.
• Niveau de protection IPX5.
• Raccordement 1" pour DN20, 1"1/2 pour DN25 et DN32.
• Pression de service maximale : 10 bar.
• Température de service : 5-95 °C (jusqu’à 120 °C avec additifs).

Le DN25 est le diamètre le plus utilisé pour les installations de chauffage. Trois modèles principaux sont disponibles :

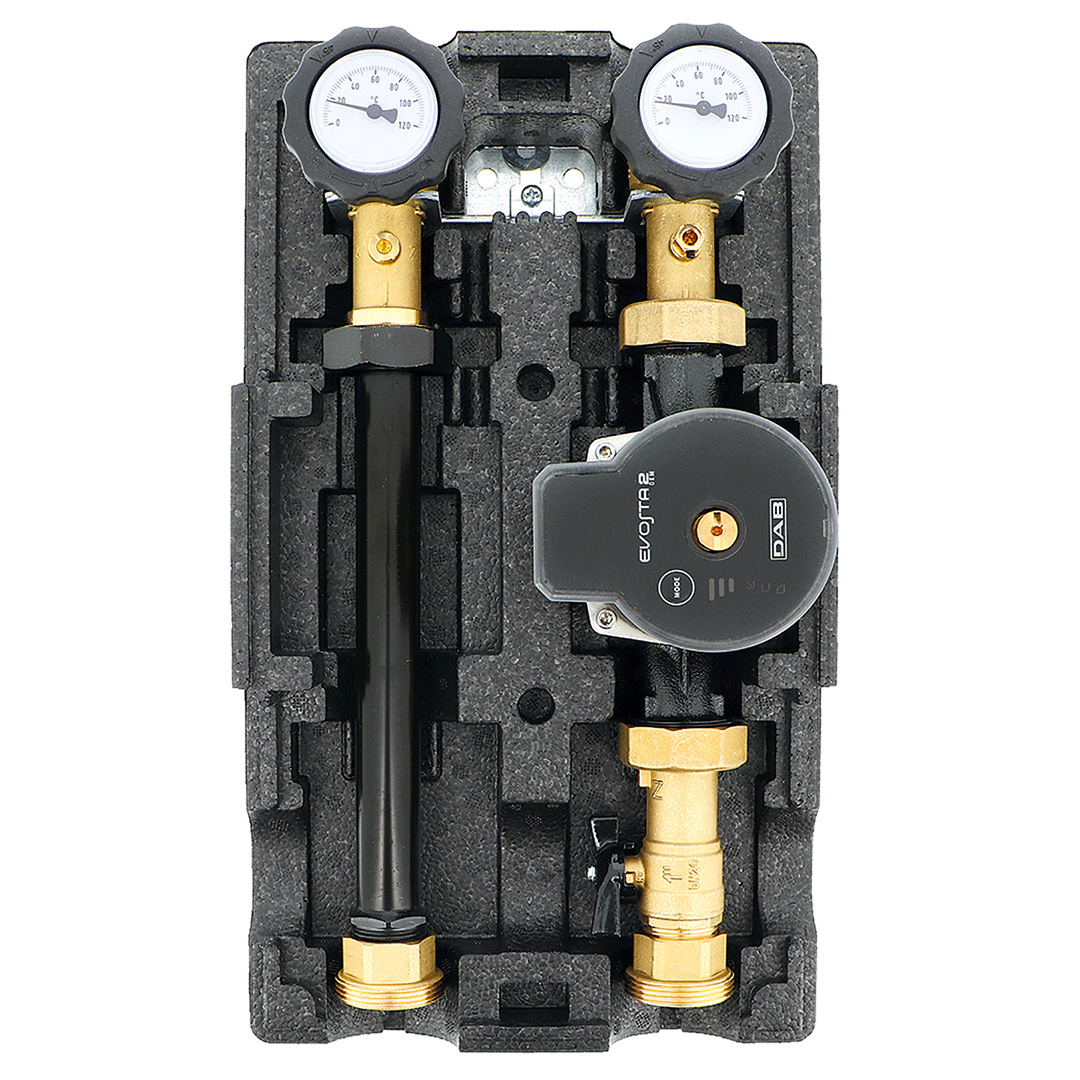

• Groupe direct DN25 avec circulateur (Réf. GHD25CSP) → sans vanne mélangeuse.
• Groupe mélangé DN25 avec circulateur et moteur (Réf. GHM25CSPM) → avec vanne mélangeuse et moteur SM230S.
• Groupe mélangé DN25 avec circulateur et régulation RA230AC (Réf. GHM25CSPRA230AC) → avec vanne mélangeuse et régulation RA230AC.

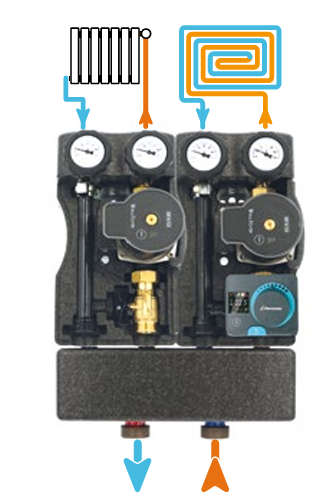

Les collecteurs et séparateurs MODULFIT permettent d’alimenter plusieurs circuits de chauffage :

• Collecteurs : adaptés aux installations où le découplage hydraulique n’est pas nécessaire.
• Séparateurs hydrauliques : indispensables si le générateur est équipé d’un circulateur intégré.

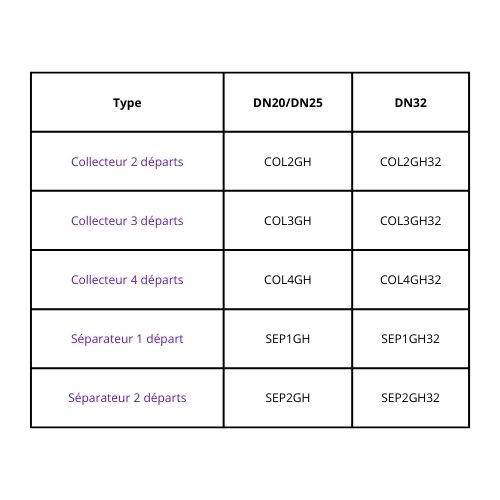

Modèles disponibles :

Le choix d’un groupe hydraulique MODULFIT repose sur une méthodologie rigoureuse et une analyse approfondie des besoins spécifiques de l’installation. Ce processus garantit une adaptation parfaite aux exigences de performance, de confort et d’efficacité énergétique.

1.      Déterminer le type d’émetteur (radiateur ou plancher chauffant). Cette première étape permet de choisir entre un groupe direct pour les radiateurs ou un groupe mélangé pour les planchers chauffants, assurant ainsi une distribution thermique adaptée.

2.      Évaluer la puissance et le débit du générateur. Le dimensionnement du groupe hydraulique doit être en adéquation avec la puissance du générateur et le débit requis pour assurer un fonctionnement optimal.

3.      Sélectionner les composants adaptés (régulation, séparateur, collecteur). Selon la complexité de l’installation, il est crucial d’intégrer les bons équipements pour un équilibre hydraulique optimal et une gestion performante des circuits.

4.      Prendre en compte l’usage chauffage seul ou chauffage + rafraîchissement. Les installations combinant chauffage et rafraîchissement nécessitent des groupes avec isolation renforcée pour éviter la condensation et assurer une efficacité optimale en toutes saisons.

5.      Choisir un circulateur performant pour une meilleure efficacité énergétique. Les circulateurs modernes à haute performance permettent de réduire la consommation énergétique tout en garantissant un débit constant et stable.

6.      Vérifier les options de connexion avec collecteurs et séparateurs hydrauliques. L’optimisation de la répartition des flux et du découplage hydraulique est essentielle pour garantir une installation équilibrée et durable. En suivant ces étapes, vous garantissez un choix optimal pour une installation efficace, fiable et durable.
